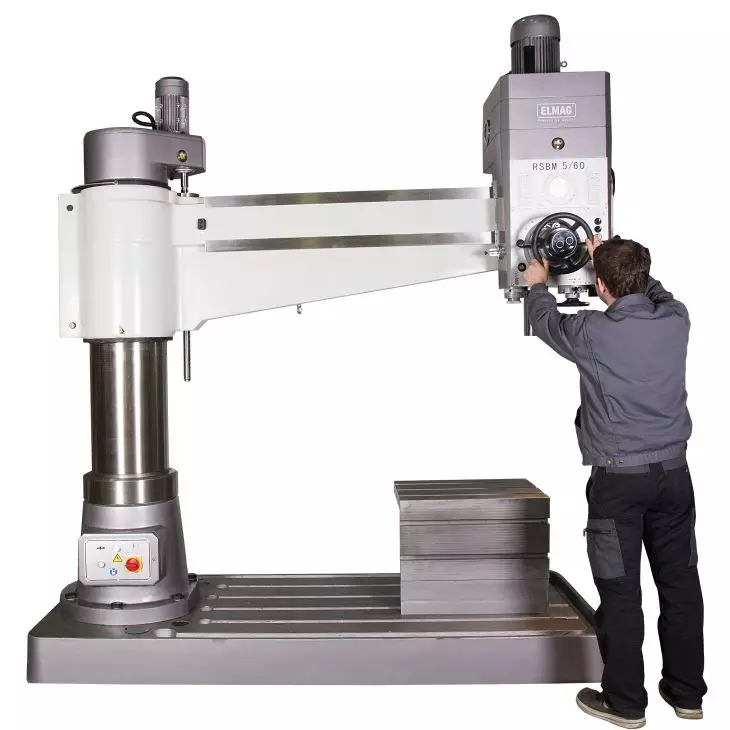

Elmag Radial Säulenbohrmaschine mit 4.000 W, 16 Drehzahlstufen und 1.600 mm Spindelausladung
29.325,00 €
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 1-2 Wochen
Beschreibung
Elmag Radial Säulenbohrmaschine mit 4.000 W, 16 Drehzahlstufen und 1.600 mm Spindelausladung
Elmag RSBM 5/60 – Superflexible Radialbohrmaschine mit 4.000 W Auslegeraggregat
Die Elmag RSBM 5/60 ist eine hochleistungsfähige Radialbohrmaschine für professionelle Anwendungen im Maschinen- und Stahlbau. Mit ihrem leistungsstarken 4.000 W Motor und der flexiblen Auslegerkonstruktion bietet sie maximale Präzision, Stabilität und Flexibilität – ideal für großformatige Werkstücke und komplexe Bohr-, Reib- und Gewindeschneidarbeiten.
Dank des höhenverstellbaren Auslegers lässt sich das Bohrwerkzeug entlang einer großen Arbeitsfläche frei positionieren – zeitaufwändiges Umspannen entfällt. Die Maschine ist damit die perfekte Lösung für Distanzbohrungen, Schweißkonstruktionen und die Nachbearbeitung von Gussteilen.
Elmag Start UP Service – Ihr direkter Produktionsvorteil
Mit dem Elmag Start UP Service profitieren Sie von einer fachgerechten Inbetriebnahme, Funktionsprüfung und Einweisung durch geschulte Elmag-Techniker. So ist Ihre Maschine vom ersten Tag an optimal eingestellt und sofort einsatzbereit – inklusive Sicherheit, Effizienz und langer Lebensdauer.
Vorteile der Elmag RSBM 5/60
- Verwindungssteife, hoch belastbare Auslegerkonstruktion mit massiver Stahlsäule
- Grundkörper aus stark verripptem, feinkörnigem Grauguss
- Äußerst vibrationsarm und laufruhig
- Bohrleistung Ø 60 mm – hohe Kraftreserven für anspruchsvolle Arbeiten
- Extra große Kubatur für großformatige Werkstücke
- Sehr große Spindelausladung von 350 – 1.600 mm
- Superstarkes Antriebsaggregat 4.000 W, 400 V
- Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe
- Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
- 16 Drehzahlstufen und 16-stufiger automatischer Pinolenvorschub
- Einfach einstellbare Drehzahl- und Vorschubregelung über Stellhebel
- Bohrspindel mit Präzisionslagerung – hohe Rundlaufgenauigkeit
- Rechts- und Linkslauf für Bohren und Gewindeschneiden
- Bohrkopfhub über Hubspindelantrieb mit gehärteter Spindel
- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
- Ausleger- und Bohrkopfklemmung hydromechanisch
- Bohrtischwürfel mit T-Nuten und integrierter Halogen-Arbeitsleuchte
- Bohrtiefenskala und -anschlag für reproduzierbare Ergebnisse
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Serienausstattung
- Schnellspannbohrfutter B 16 (1 – 16 mm)
- Kegeldorn MK 5 / B 16
- Reduzierhülse MK 5 / MK 4
- Werkzeugsatz mit Austreibkeil
- Bedienungsanleitung / CE-Zertifikat
Einsatzbereiche
- Stahl- und Maschinenbau
- Gussteil- und Schweißkonstruktionen
- Kessel- und Industrieofenbau
- Herstellung von Wärmetauscher- und Rohrhalteplatten
- Werkstätten, Fertigung und Industrieproduktion
Technische Daten – Elmag RSBM 5/60
| Technische Eigenschaft | Wert |
|---|---|
| Bohrleistung in Stahl | 60 mm |
| Gewindeschneideleistung | M 46 |
| Spindelaufnahme | MK 5 |
| Drehzahlbereich | 25 – 2.000 U/min |
| Drehzahlstufen | 16 |
| Pinolenhub | 315 mm |
| Pinolenvorschubstufen | 16 |
| Pinolenvorschub | 0,04 – 3,2 mm/U |
| T-Nuten (Tisch/Sockel) | 22 / 28 mm |
| Bohrkopfhub | 580 mm |
| Spindelausladung | 350 – 1.600 mm |
| Bohrkopf drehbar | ± 180° |
| Pinolenabstand Sockel | 1.220 mm |
| Pinolenabstand Tisch | 0 – 720 mm |
| Bohrtischfläche | 630 × 500 mm |
| Bohrtischhöhe | 500 mm |
| Motorleistung | 4.000 W |
| Hubspindelantrieb | 1.500 W |
| Netzanschluss | 400 V / 50 Hz |
| Kühlmittelpumpe | 90 W – 25 l/min |
| Kubatur | 630 × 500 × 720 mm |
| Abmessungen (L × B) | 2.500 × 1.070 mm |
| Gesamthöhe | 2.840 mm |
| Gewicht | 3.500 kg |
Fazit
Die Elmag RSBM 5/60 ist die ideale Wahl für präzise Bohr- und Gewindeschneidarbeiten an großvolumigen Werkstücken. Mit ihrer massiven Bauweise, hydraulisch geschalteten Getrieben und dem Elmag Start UP Service ist sie ein Garant für Produktivität, Langlebigkeit und maximale Effizienz in der professionellen Metallbearbeitung.
Elmag RSBM 5/60 – Präzision, Kraft und Flexibilität für den industriellen Einsatz.
