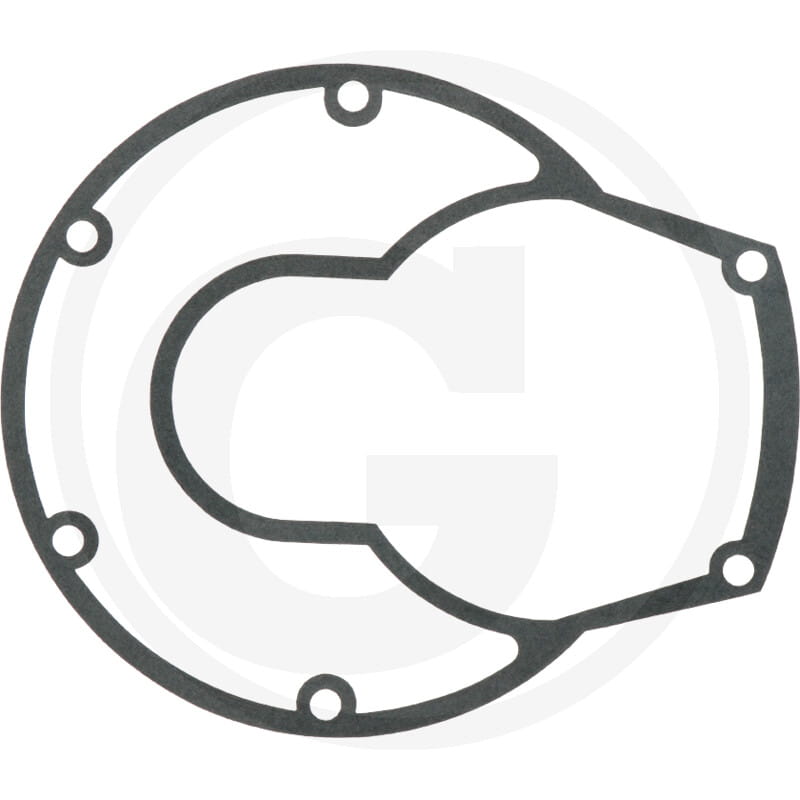

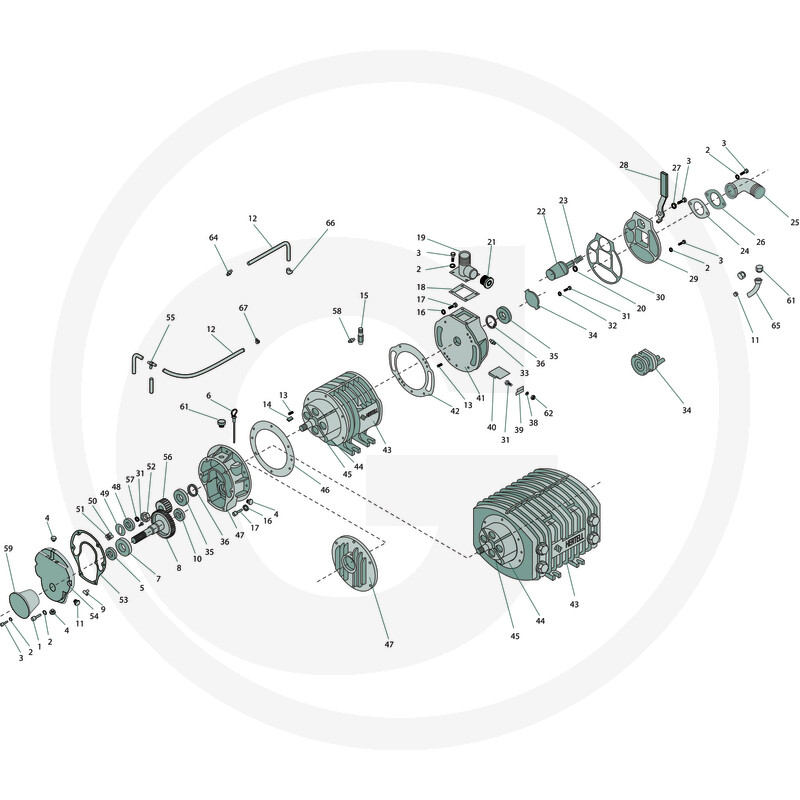

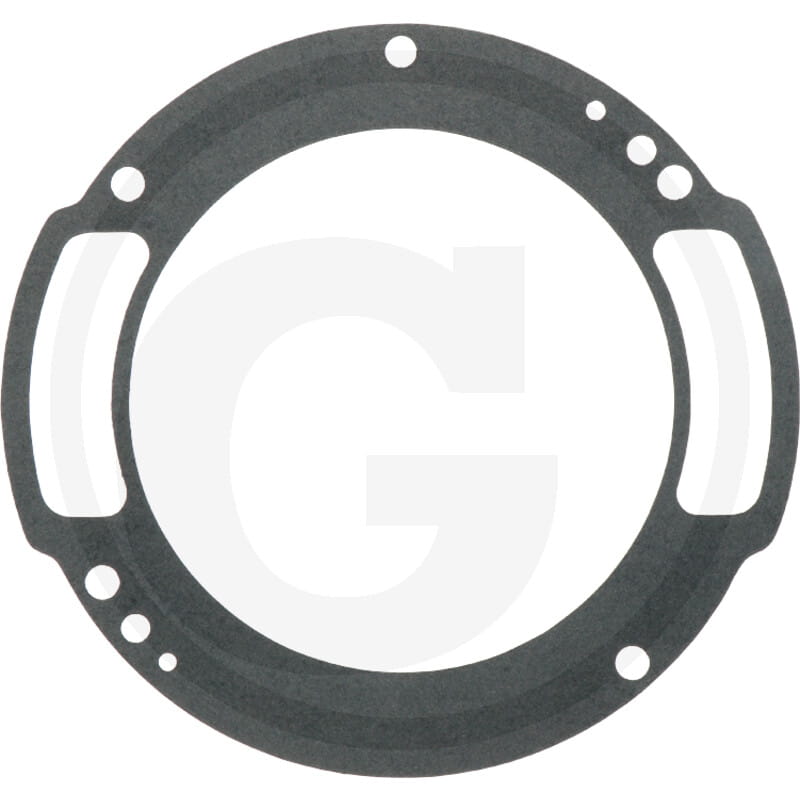

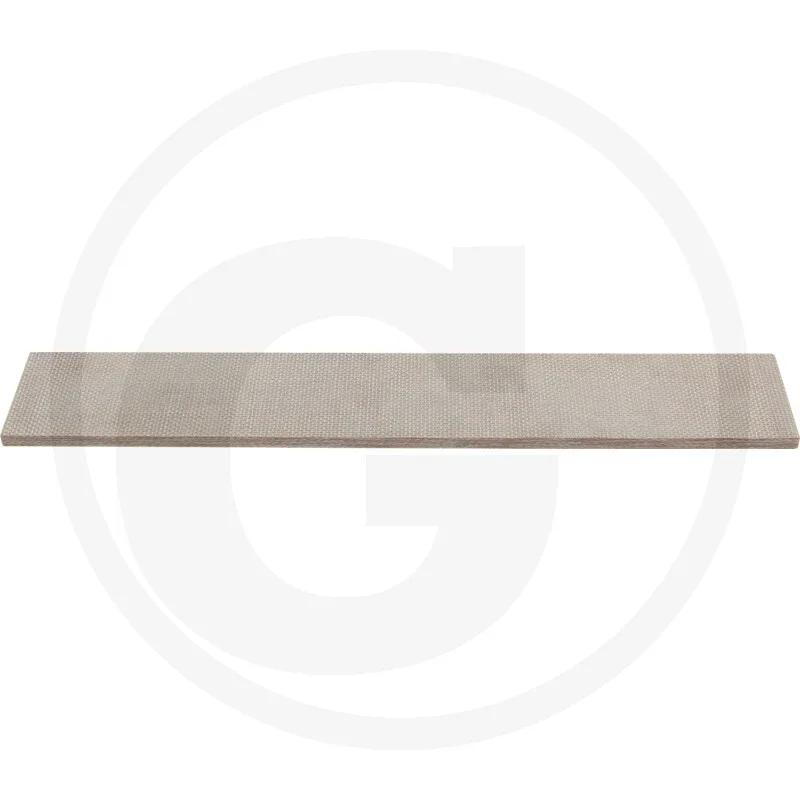

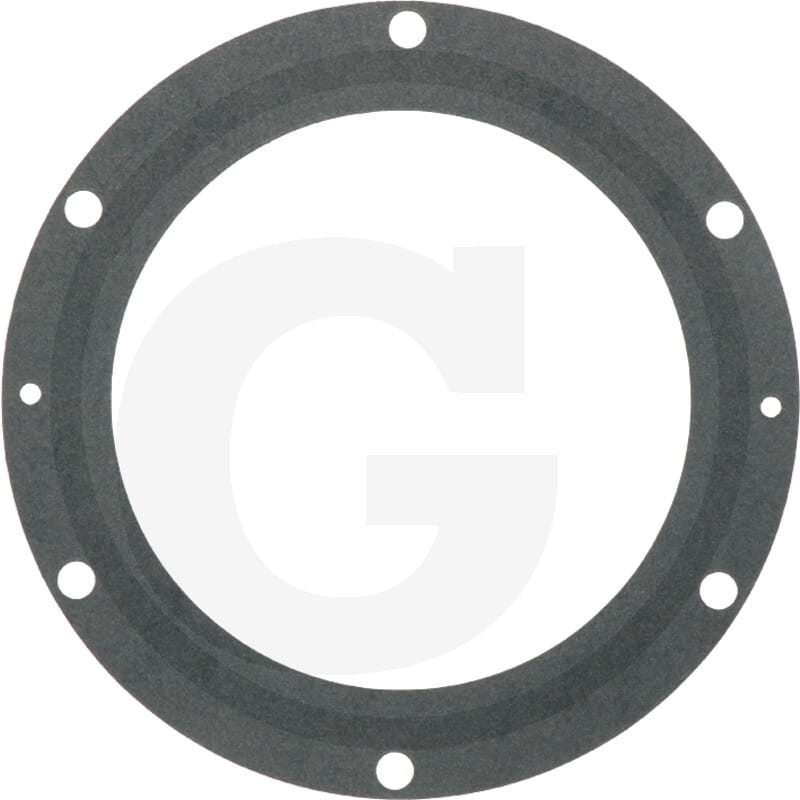

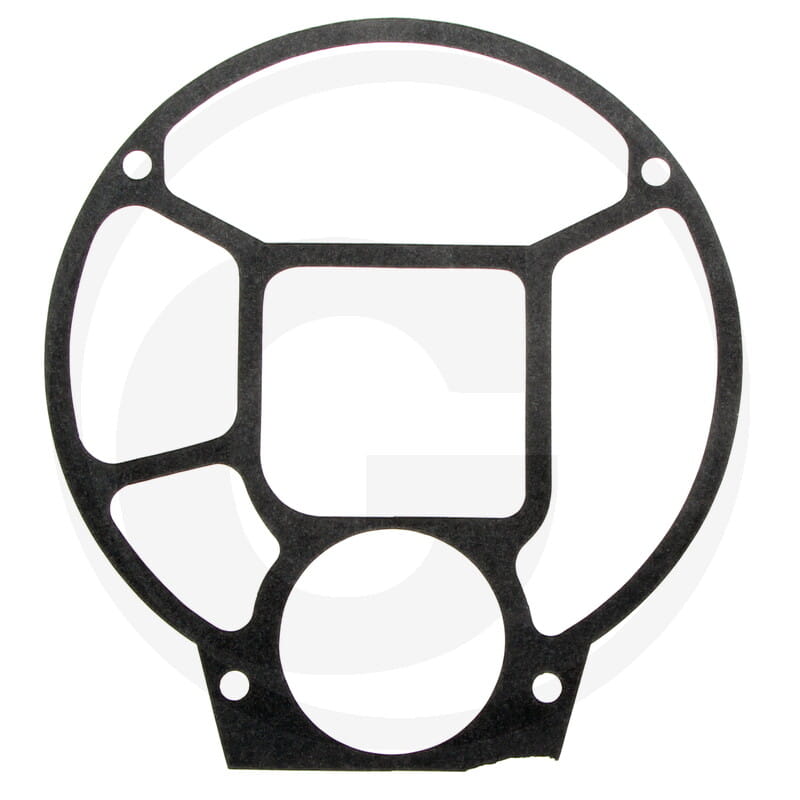

Zubehör / Ersatzteile
Sofort verfügbar, Lieferzeit: 1-3 Tage
Sofort verfügbar, Lieferzeit: 1-3 Tage
Sofort verfügbar, Lieferzeit: 1-3 Tage
Sofort verfügbar, Lieferzeit: 1-3 Tage
Sofort verfügbar, Lieferzeit: 1-3 Tage
Sofort verfügbar, Lieferzeit: 1-3 Tage
Sofort verfügbar, Lieferzeit: 1-3 Tage
Beschreibung
Hertell Vakuumpumpe KD5000l/min
Serie/Modell:
KD
Antrieb:
1 3/8" 6 Zähne
Drehzahl (U/min.):
540
Drehrichtung:
links
Kapazität (l/min.):
5000
Anschluss (mm):
60
L (mm):
169,5
A (mm):
675
B (mm):
475
C (mm):
80
D (mm):
16
E (mm):
88
K (mm):
115
Sicherheitsventil:
1 1/2"
Vergleichs-Nr.:
01KD050000
I (mm):
260
F (mm):
410
H (mm):
240
O (mm):
30
G (mm):
290
N (mm):
31
Ausführung:
KD-5.000
540 U/min.
Anschluss 60 mm
Zusatzinformationen:
Lamellenschmierung
Bei jedem KD-Kompressor erfolgt die Schmierung der Lamellen automatisch durch eine Ölpumpe – sowohl in der Vakuum- als auch in der Druckphase.
• Öl nachfüllen: Das Öl wird über den Einfüllstutzen E in den Öltank gefüllt.
• Ölstand prüfen: Die Kontrolle des Ölstands erfolgt täglich vor dem Einsatz über den Ölpeilstab C. So wird verhindert, dass der Kompressor trockenläuft.
• Ölkapazität: Der Öltank reicht für ca. 4 Stunden Betrieb.
Werkseitige Einstellung:
Vor der Auslieferung wird jeder Kompressor geprüft. Dabei wird der Tropföler so eingestellt, dass er 15 bis 20 Tropfen pro Minute abgibt.
Einstellung des Tropfölers:
1. Kontermutter M lösen
2. Durch Drehen der Einstellmutter N den Ölfluss regulieren:
• Linksdrehung → höherer Ölverbrauch
• Rechtsdrehung → geringerer Ölverbrauch
3. Nach der Einstellung Kontermutter M wieder festziehen
Getriebe
Das Getriebe wird beim Testlauf werkseitig bis zum richtigen Stand mit Öl befüllt – sichtbar im Schauglas D.
Wichtig: Der Ölstand darf nie über das Sichtfenster hinaus ansteigen!
• Öl einfüllen: über Schraube A
• Öl ablassen: über Schraube E
• Ölwechsel: nach 500 Betriebsstunden
Viskosität Lamellenschmierungsöl: ISO VG - 68
Viskosität Getriebeöl: ISO VG - 220
Gewicht:
88,40 kg
