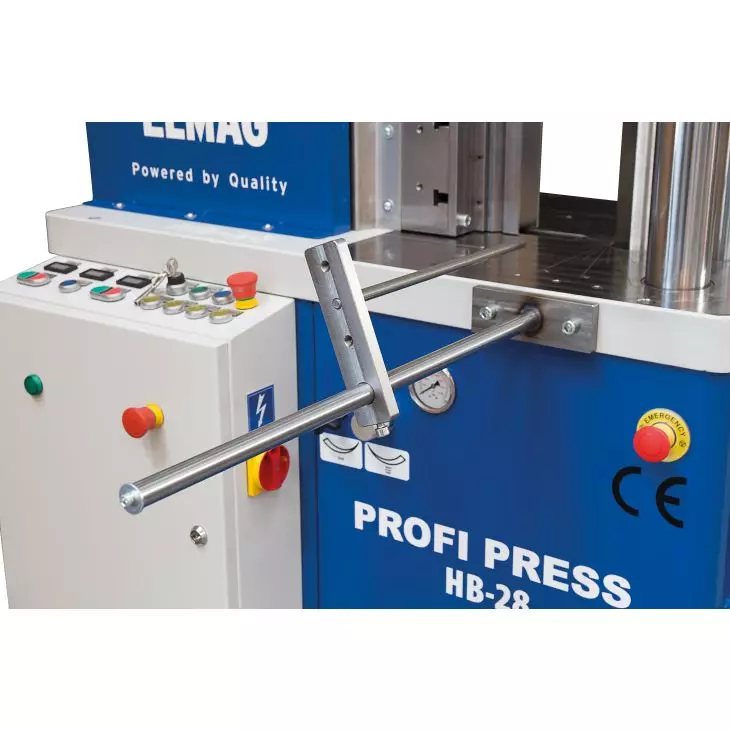

ELMAG Hydraulische Biegepresse Horizontale Biegepresse PREMIUM EHB28, 28 t, Flachstahl 200 x 10 mm

Lieferumfang

• ELMAG Horizontale Hydraulik-Biegepresse 28 t
• Matrizen 16 mm, 22 mm, 35 mm und 50 mm
• Überlast-Sicherheitsventil
• Pressdruckmanometer
• Schaltventil Auf/Ab
• Bedienpanel mit Kolbenhubanzeige und Programmspeicher
• Bedienungsanleitung mit CE-Konformität

Technische Daten

Produktbeschreibung

Horizontale Biegepresse von ELMAG mit 28 t – die Universalmaschine für Biegen, Profilieren und Richten

Vertikale Pressen drücken nach unten, was für Lager, Buchsen und Prägearbeiten passt. Für Flachstahl, Profile und lange Werkstücke ist die horizontale Bauweise die richtige: Das Material liegt frei zugänglich vor der Maschine, wird von der Seite eingelegt und kann beliebig lang über die Maschine hinausragen. Was bei einer vertikalen Presse mit der Ausladung endet, ist hier kein Thema.

Biegen, Profilieren, Richten – drei Aufgaben, eine Maschine

Die Presse ist ausdrücklich als universelle Hydraulikpresse konstruiert: Biegen von Flachstahl und Profilen, Profilieren, Richten verzogener Werkstücke. In Schlossereien, Schmieden und Metallbaubetrieben ersetzt sie damit mehrere Spezialwerkzeuge und den Improvisationsaufwand, der sonst an dieser Stelle entsteht.

200 × 10 mm Flachstahl – die praxisrelevante Kennzahl

28 Tonnen Pressleistung übersetzen sich in eine Biegeleistung von 200 × 10 mm Flachstahl. Das deckt den Bereich ab, in dem Geländerbau, Toranlagen, Konsolen, Halterungen und Stahlbaudetails tatsächlich stattfinden.

Regelbare Presskraft und Geschwindigkeit – das unterscheidet sie von einfachen Pressen

Über Druck- und Durchflussventile lassen sich Presskraft und Geschwindigkeit einstellen. Das ist der Punkt, an dem Materialschonung entsteht: Dünneres Material braucht weniger Kraft und langsameren Vorschub, dickes Material das Gegenteil. Wer beides mit derselben Einstellung fährt, bekommt entweder Verformungen oder unnötig lange Taktzeiten.

Zwei Kolbengeschwindigkeiten: 2 und 9,8 mm/s

Die langsame Stufe für den kontrollierten Biegevorgang, die schnelle für das Zustellen. Der Rücklauf erfolgt mit 20 mm/s – der Kolben ist also zügig wieder in Ausgangsposition, ohne dass man auf ihn warten muss.

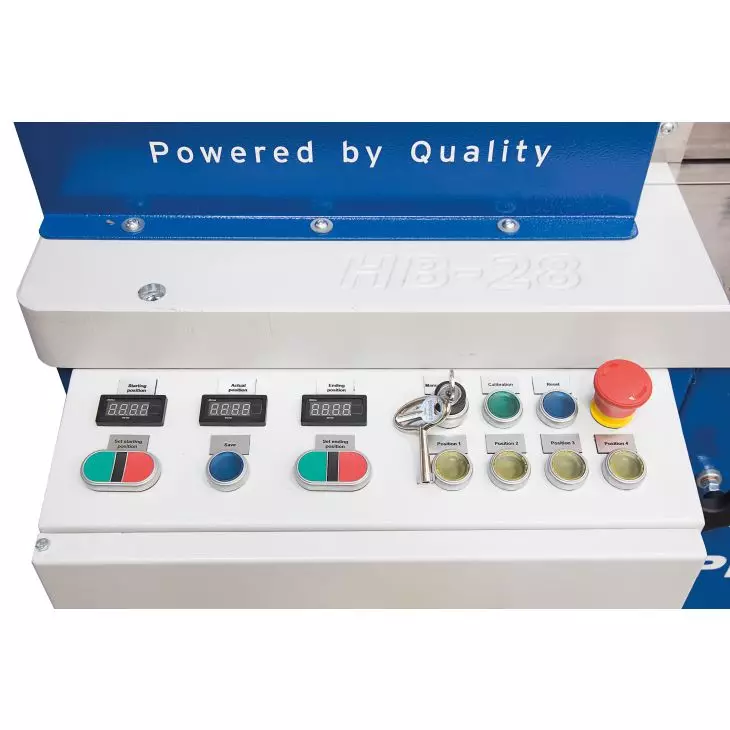

Bedienpanel mit Kolbenhubanzeige und 4 Programmspeichern

Das ist das eigentliche Produktivitätsmerkmal: Das übersichtliche Bedienpanel zeigt den Kolbenhub an, erlaubt die Umschaltung zwischen manuellem und automatischem Betrieb und speichert bis zu vier verschiedene Programme. Für Betriebe mit wiederkehrenden Biegeteilen heißt das: einmal einrichten, Programm speichern, beim nächsten Auftrag abrufen. Kein Neueinrichten, keine Abweichung zwischen erstem und fünfzigstem Teil.

Automatikbetrieb – für Serien

Im Automatikmodus fährt die Presse den gespeicherten Zyklus selbstständig ab. Bei Serienteilen entfällt damit das manuelle Steuern jedes einzelnen Hubs.

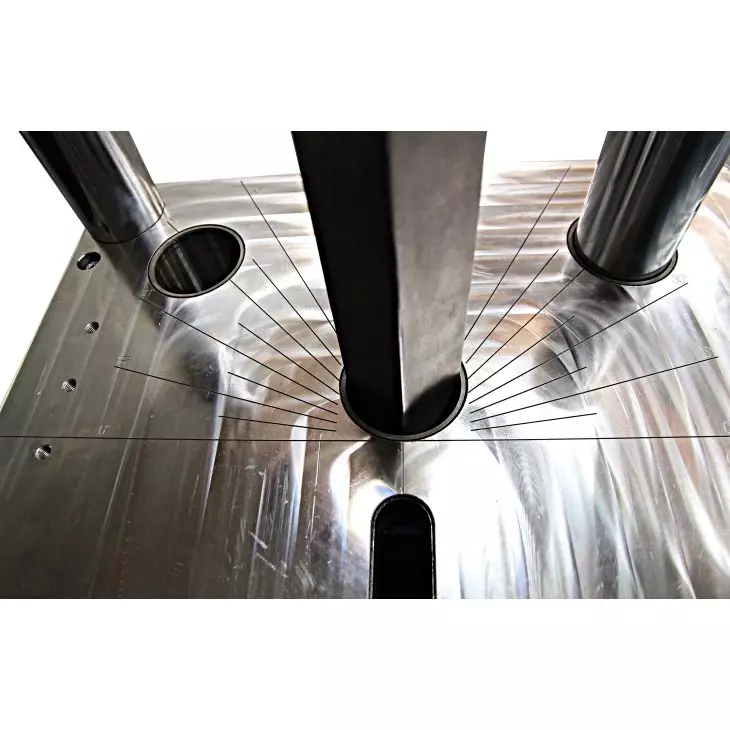

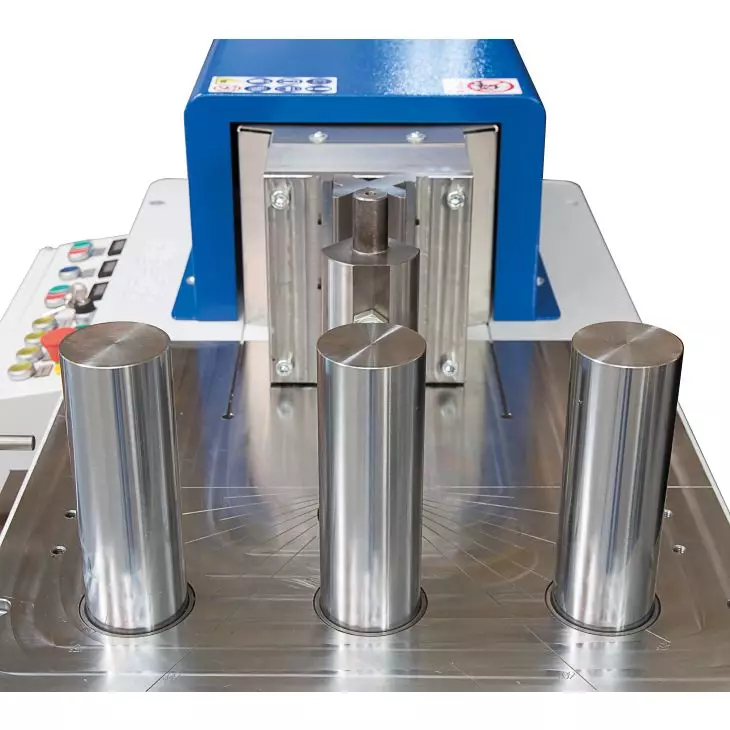

Matrizen 16, 22, 35 und 50 mm im Lieferumfang

Vier Matrizen sind bereits dabei – die Maschine ist also ab Lieferung ohne Zusatzinvestition für unterschiedliche Biegeradien einsatzbereit.

Serienausstattung mit Substanz

Überlast-Sicherheitsventil, Pressdruckmanometer, Schaltventil Auf/Ab und verchromter Zylinderkolben gehören zum Standard. Das Manometer ist dabei mehr als eine Anzeige: Es macht den tatsächlichen Pressdruck sichtbar und damit reproduzierbar einstellbar. Der verchromte Kolben widersteht Korrosion und Riefenbildung – die häufigste Ursache für Dichtungsverschleiß.

Herstellerqualität mit Absicherung

ELMAG gewährt zwei Jahre Vollgarantie, erweiterbar auf drei Jahre nach Registrierung, sowie 15 Jahre garantierte Ersatzteilversorgung.

Typische Einsatzgebiete

Schlossereien und Metallbau, Stahlbau und Stahlkonstruktion, Schmieden und Kunstschmieden, Geländer- und Treppenbau, Tor- und Zaunbau, Fahrzeug- und Aufbautenbau, Landmaschinenbau und Reparatur, Maschinen- und Anlagenbau, Instandhaltung und Betriebstechnik, Lohnfertigung und Zulieferbetriebe, Bau- und Bergbautechnik, Lehr- und Ausbildungswerkstätten.

Häufige Fragen

Warum eine horizontale statt vertikale Presse?
Weil das Werkstück frei zugänglich vor der Maschine liegt und beliebig lang über sie hinausragen kann. Für Flachstahl, Profile und lange Teile ist das der entscheidende Vorteil.

Welche Materialstärken kann ich biegen?
Flachstahl bis 200 × 10 mm bei 28 t Pressleistung.

Was bringen die Programmspeicher?
Bis zu vier verschiedene Biegeprogramme lassen sich speichern und abrufen. Bei wiederkehrenden Teilen entfällt damit das Neueinrichten – und alle Teile einer Serie werden identisch.

Was ist der Unterschied zwischen manuellem und automatischem Betrieb?
Im Manuellbetrieb steuert der Bediener jeden Hub; im Automatikbetrieb fährt die Presse den gespeicherten Zyklus selbstständig ab. Für Serien ist Letzteres deutlich schneller.

Wozu die Druck- und Durchflussventile?
Sie regeln Presskraft und Geschwindigkeit. Damit lässt sich die Maschine an Materialstärke und Werkstoff anpassen – materialschonend bei dünnem, kraftvoll bei dickem Material.

Welche Matrizen sind dabei?
16, 22, 35 und 50 mm – vier Matrizen im Lieferumfang.

Wie schnell arbeitet die Presse?
Kolbengeschwindigkeit 2 bzw. 9,8 mm/s, Rücklauf 20 mm/s.

Welchen Stromanschluss brauche ich?
Die Motorleistung beträgt 4.000 W – der Anschluss ist entsprechend auszulegen; Details siehe Datenblatt.

Bestehen Prüf- und Sicherheitsanforderungen?
Pressen unterliegen als kraftbetriebene Arbeitsmittel besonderen Anforderungen an Schutzeinrichtungen und wiederkehrende Prüfung durch eine befähigte Person; maßgeblich sind Betriebssicherheitsverordnung, Maschinenrichtlinie und die einschlägigen DGUV-Vorschriften. Die Maschine wird mit Betriebsanleitung und CE-Konformität geliefert.
