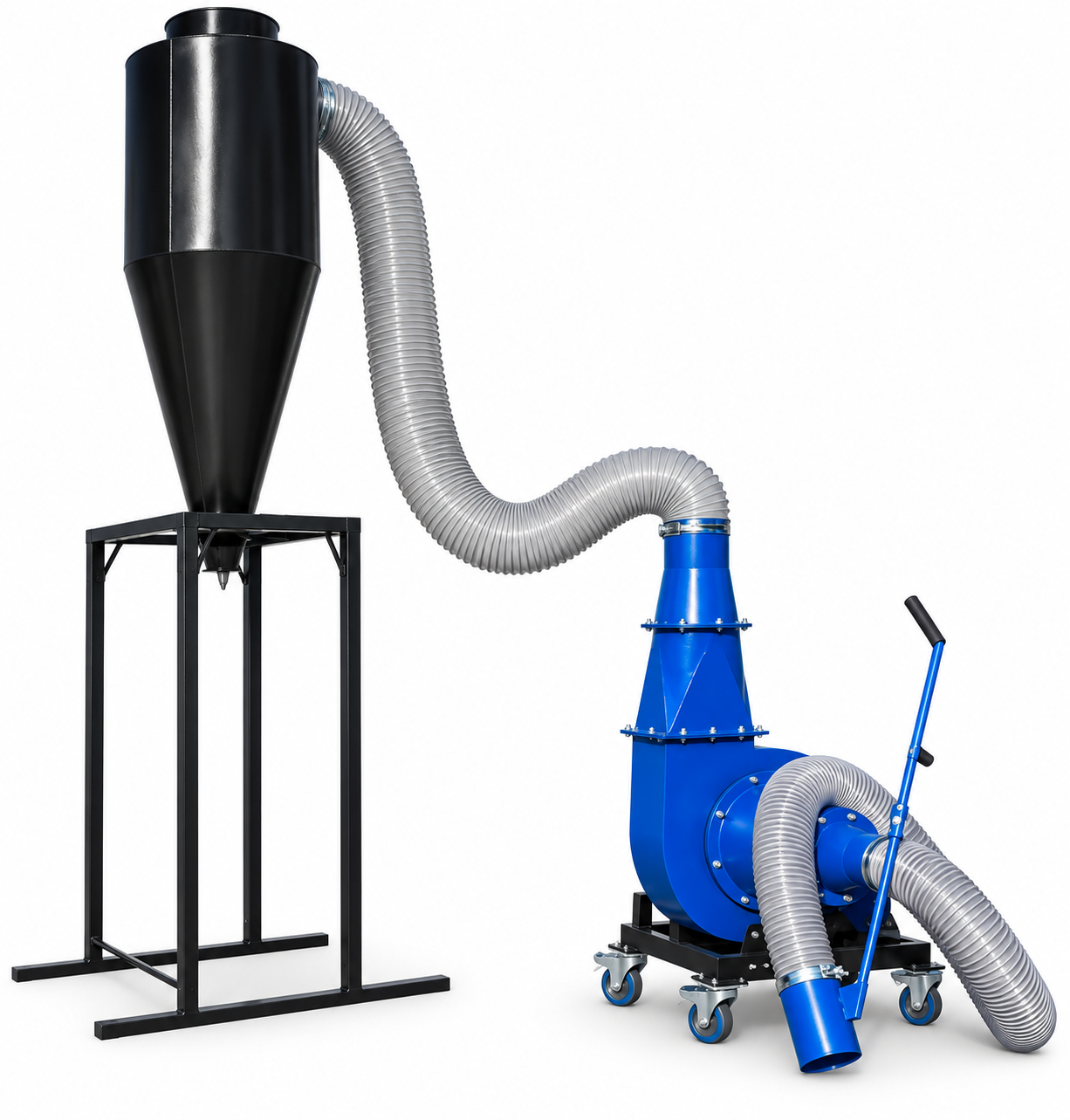

Convoyeur pneumatique jusqu'à 8,73 m³/h - Alimentation 400 V
2 245,00 €
Disponible, délai de livraison : 3 à 4 semaines
Contenu de la livraison
- 1 × Convoyeur pneumatique
- 1 × Tuyau annelé de 3 m, Ø 127 mm
- 1 × Poignée de prise du matériau
- 1 × Démarreur électromagnétique
Non inclus : cyclone. Disponible en option avec un tuyau annelé Ø 160 mm.
Caractéristiques techniques
| Type de produit | Convoyeur pneumatique pour produits en vrac |
|---|---|
| Utilisation | Copeaux, sciure, céréales et autres produits en vrac |
| Type d'entraînement | Électrique |
| Puissance moteur | 4 kW |
| Tension | 400 V (triphasé) |
| Débit de sciure | 2,91 m³/h |
| Débit de coques de tournesol | 5,82 m³/h |
| Débit de paille et de foin | 8,73 m³/h |
| Sens de convoyage | horizontal et vertical |
| Tuyau annelé inclus | 3 m, Ø 127 mm |
| Démarreur | Électromagnétique |
| Longueur | 1.290 mm |
| Largeur | 950 mm |
| Hauteur | 750 mm |
| Poids | 90 kg |
| Garantie | 12 mois |
| En option | Cyclone avec tuyau annelé Ø 160 mm |
Description du produit
Convoyeur pneumatique – pour les champs et l'exploitation
La machine fait ses preuves aussi bien dans les champs que dans les exploitations agricoles. L'aspiration des matières premières s'effectue directement à la surface du sol ou dans des fosses remplies. Le transport des matériaux est possible à l'horizontale comme à la verticale.
Prélèvement directement au sol – un avantage au travail
Le matériau peut être prélevé directement au sol ou dans des fosses. Il n'est donc pas nécessaire de le charger au préalable, ce qui accélère le travail.
Concrètement, cela signifie qu'il n'est pas nécessaire de pelleter un tas, de le mettre dans un conteneur puis de l'amener à la machine. Il suffit de placer la buse d'aspiration dans le tas – le reste se fait tout seul.
C'est particulièrement utile pour les fosses : ni une pelle ni un chargeur frontal ne peuvent y accéder, et le nettoyage à la main est laborieux.
Convoyage horizontal et vertical
Le transport est possible dans les deux directions – ce qui facilite l'adaptation aux différentes conditions de travail.
Pourquoi est-ce important ? Un convoyeur qui ne fonctionne qu'à l'horizontale ne convient pas au remplissage d'un silo ou d'une trémie en hauteur. Le convoyage pneumatique n'a pas cette limite – l'air transporte aussi le matériau vers le haut.
Pneumatique plutôt que mécanique
Un convoyeur pneumatique transporte les matériaux grâce à l'air, et non à des pièces mécaniques. Il présente quatre avantages par rapport aux convoyeurs à vis et à bande :
- Aucune pièce d'usure dans le flux de matériau. Pas de vis, pas de chaîne, pas de bande – donc rien qui puisse se boucher ou nécessiter un entretien.
- Transport sans entretien des matières premières fines. Ce modèle est conçu pour les matériaux légers et fluides, qui peuvent entrer en contact avec les pièces mobiles sans risque de détérioration.
- Parcours flexible. Un tuyau peut contourner des angles, passer au-dessus de murs et traverser des ouvertures – une vis nécessite un parcours rectiligne.
- Système fermé. Pas de dégagement de poussière le long du parcours – un véritable facteur de sécurité au travail et de prévention des incendies avec la sciure et les poussières de céréales.
Débit selon le matériau
La même machine transporte des volumes très différents selon le produit en vrac. Cela s'explique par la masse volumique apparente et le comportement à l'écoulement.
La sciure est lourde et fine – sa masse volumique apparente est élevée et elle a tendance à se compacter ; l'air doit donc déplacer une masse importante. La paille et le foin sont volumineux et légers ; la masse à transporter par mètre cube est faible, d'où un débit volumique trois fois supérieur.
Important pour le calcul : les 8,73 m³/h correspondent à la paille et au foin, et non à la sciure. Si vous transportez principalement de la sciure, vérifiez que 2,91 m³/h suffisent pour le volume à traiter.
Utilisation polyvalente
Le convoyeur permet de transporter différentes matières premières – des déchets végétaux jusqu'au plastique.
Sa conception simple et son montage facile permettent de le mettre rapidement en service sur différents sites. Avec ses 90 kg, il peut encore être déplacé par deux personnes ou à l'aide d'un transpalette.
Entraînement et raccordement
Le convoyage pneumatique nécessite un débit et une vitesse d'air suffisants. Ces deux paramètres augmentent avec la puissance du moteur – et la vitesse détermine si le matériau reste en suspension ou se dépose dans le tuyau.
Le démarreur électromagnétique protège le moteur contre les surcharges et empêche le redémarrage automatique après une coupure de courant – une caractéristique de sécurité pour une machine dont la zone d'aspiration est ouverte.
À vérifier avant l'achat : 400 V signifie qu'un raccordement triphasé est nécessaire. Une prise domestique standard ne suffit pas ; un raccordement CEE est requis. Pour une utilisation dans les champs, il faut également déterminer la source d'alimentation – un générateur doit pouvoir fournir la puissance de démarrage.
Cyclone – en option, mais souvent nécessaire
À l'extrémité du parcours, un cyclone sépare le matériau de l'air de transport : le matériau tombe vers le bas et l'air s'échappe vers le haut. Sans cyclone, le convoyeur expulse les deux ensemble par l'extrémité du tuyau.
| Cyclone non nécessaire | Cyclone nécessaire |
|---|---|
| Soufflage dans un silo, une trémie ou un box de stockage – le matériau se sépare de lui-même, l'air s'échappe par la ventilation | Remplissage de conteneurs ouverts, matériaux poussiéreux, travail dans des halls fermés, dosage dans une ligne de production |
Le cyclone en option est fourni avec un tuyau annelé Ø 160 mm – donc de plus grand diamètre que le tuyau fourni. C'est logique : après la séparation, l'air a besoin de plus d'espace.
Tuyauterie et prise du matériau
Les 3 m de tuyau annelé Ø 127 mm fournis constituent un kit de démarrage, et non une installation complète. Il faut presque toujours prévoir du tuyau supplémentaire.
- Chaque mètre et chaque coude réduisent le débit – le rendement diminue sur les longues distances.
- Prévoyez des coudes aussi larges que possible. Les courbes serrées ralentissent le matériau et sont des endroits où des bouchons peuvent se former.
Domaines d'utilisation
Exploitations agricoles, entreprises de recyclage, production d'aliments pour animaux, de granulés et de briquettes, scieries et usines de meubles, entrepôts de matières premières, industries chimiques et agroalimentaires.
Consignes d'utilisation
- Évaluer les risques d'incendie et d'explosion : les poussières de bois, de céréales et de farine peuvent former des atmosphères explosives. La conformité doit être vérifiée au cas par cas.
- Faire réaliser le raccordement électrique par un électricien qualifié.
- Ne pas aspirer de corps étrangers – les pierres, les pièces métalliques et les ficelles endommagent la roue. Ce point est particulièrement important lors du prélèvement au sol.
- Ne convient pas aux matériaux humides ou collants, qui se déposent dans le tuyau.
- Sécuriser la zone d'aspiration et ne pas y introduire les mains lorsque la machine est en marche.
- Porter une protection auditive.
- Vérifier régulièrement l'usure du tuyau – le matériau le frotte et l'use au niveau des coudes.
- Après un changement de matériau, rincer le système si tout mélange doit être évité.
Questions fréquentes
Quels matériaux puis-je transporter ?
Copeaux, sciure, céréales, paille, foin, coques de tournesol et autres produits en vrac – des déchets végétaux jusqu'au plastique.
Puis-je aspirer directement au sol ?
Oui. L'aspiration s'effectue directement à la surface du sol ou dans des fosses remplies. Il n'est donc pas nécessaire de charger le matériau au préalable : il n'est pas nécessaire de pelleter un tas, de le mettre dans un conteneur puis de l'amener à la machine. C'est particulièrement utile pour les fosses, où ni une pelle ni un chargeur frontal ne peuvent accéder.
L'appareil peut-il aussi transporter les matériaux vers le haut ?
Oui, à l'horizontale comme à la verticale. Un convoyeur qui ne fonctionne qu'à l'horizontale ne convient pas au remplissage d'un silo ou d'une trémie en hauteur. Le convoyage pneumatique n'a pas cette limite – l'air transporte aussi le matériau vers le haut.
Pourquoi les débits indiqués sont-ils si différents ?
Parce que les produits en vrac présentent de grandes différences. La sciure est lourde et fine, sa masse volumique apparente est élevée et elle a tendance à se compacter – l'air doit déplacer une masse importante, d'où un débit de 2,91 m³/h. La paille et le foin sont volumineux et légers ; la masse à transporter par mètre cube est faible, d'où un débit volumique trois fois supérieur, de 8,73 m³/h.
À quoi dois-je faire attention pour calculer le débit nécessaire ?
Pour calculer le débit en mètres cubes, il faut connaître le matériau. Les 8,73 m³/h ne correspondent pas à la sciure. Si vous transportez principalement de la sciure, vérifiez que 2,91 m³/h suffisent pour le volume à traiter.
Ai-je besoin du cyclone ?
À l'extrémité du parcours, un cyclone sépare le matériau de l'air de transport. Sans cyclone, le convoyeur expulse les deux ensemble par l'extrémité du tuyau. Le cyclone n'est pas nécessaire pour le soufflage dans des espaces ou des conteneurs fermés, comme un silo, une trémie ou un box de stockage. Il est recommandé d'en utiliser un pour remplir des conteneurs ouverts, transporter des matériaux poussiéreux ou travailler dans des halls fermés.
Les 3 mètres de tuyau fournis sont-ils suffisants ?
Il s'agit d'un kit de démarrage, et non d'une installation complète. Il faut presque toujours prévoir du tuyau supplémentaire. À noter : chaque mètre et chaque coude réduisent le débit, et les courbes serrées ralentissent le matériau – des bouchons peuvent s'y former.
Quel raccordement électrique me faut-il ?
Un raccordement triphasé de 400 V. Une prise domestique standard ne suffit pas ; un raccordement CEE est requis. Pour une utilisation dans les champs, il faut également déterminer la source d'alimentation – un générateur doit pouvoir fournir la puissance de démarrage.
Puis-je déplacer l'appareil ?
Sa conception simple et son montage facile permettent de le mettre rapidement en service sur différents sites. Avec ses 90 kg, l'appareil peut être déplacé par deux personnes ou à l'aide d'un transpalette.
