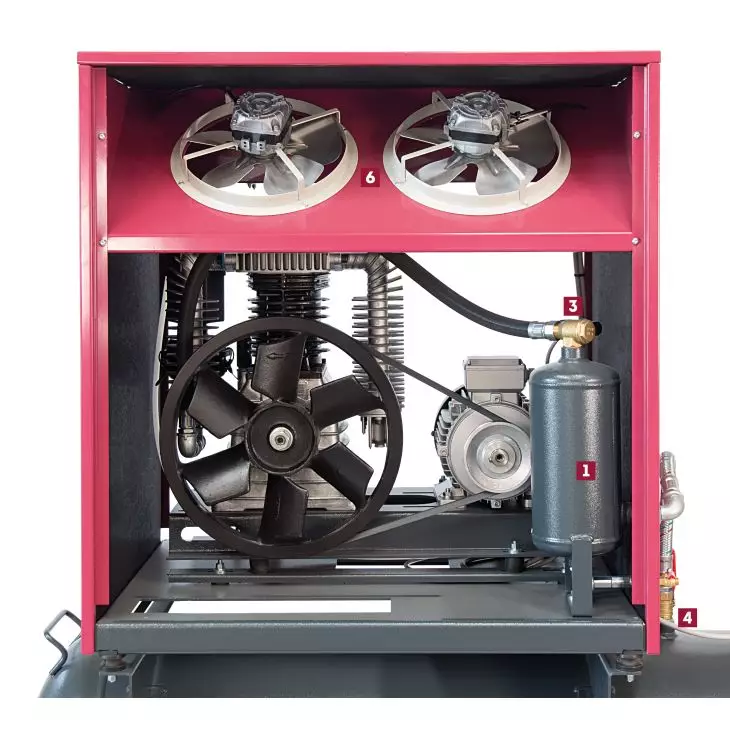

PL-S 750/10/3 D – Compressor PROFI-LINE “SILENT”

Lieferumfang

• ELMAG Kolbenkompressor in schallgedämmtem Gehäuse, betriebsbereit
• 3-Liter-Druckausgleichsbehälter, vorbereitet für den Anschluss an einen externen Druckluftbehälter
• Luftansaugfilter mit Schalldämmung
• Sicherheits- und Rückschlagventil
• Externe Kondensatableitung mittels Kugelhahn
• Anlaufentlastung mit Elektro-Magnetventil
• Thermisch gesteuerte Kühlventilatoren
• Motorschutzrelais
• Manometer für Behälterdruck
• Betriebsstundenzähler
• Not-Aus-Schalter
• Drehstrom-Antriebsmotor 400 V
• Bedienungsanleitung und Sicherheitshinweise

Technische Daten

Produktbeschreibung

Schallgedämmter Hochleistungskompressor von ELMAG mit 563 l/min – Industrieleistung auf Gesprächslautstärke

68 dB(A) entsprechen etwa dem Pegel einer normalen Unterhaltung. Dass ein Kompressor mit 4 kW Antriebsleistung und 563 l/min effektiver Liefermenge diesen Wert erreicht, ist keine Marketingzahl, sondern das Ergebnis einer konsequent anderen Konstruktion. Für geräuschsensible Bereiche – Produktionshallen mit Arbeitsplätzen in direkter Nähe, Betriebe mit Kundenverkehr, Labore, Dentaltechnik, Büroumgebungen, Lebensmittelbetriebe oder Anlagen mit Lärmschutzauflagen – ist das der Unterschied zwischen „aufstellbar" und „nicht genehmigungsfähig".

1.000 U/min – die Ursache, nicht nur die Dämmung

Der niedrige Geräuschpegel entsteht nicht allein durch die Kapselung, sondern durch die Konstruktion dahinter: Der Keilriemenantrieb mit großzügiger Übersetzung lässt das Aggregat mit nur 1.000 U/min laufen. Übliche Werkstattkompressoren drehen mit 1.300 bis 2.850 U/min. Die niedrige Drehzahl bringt eine Kette von Vorteilen mit sich: deutlich geringerer Verschleiß und damit erheblich längere Lebensdauer, optimierter Wirkungsgrad, niedrigere Drucklufttemperatur – und daraus folgend geringere Kondensatentwicklung und spürbar bessere Druckluftqualität. Wer Druckluft für empfindliche Prozesse oder Lackierarbeiten braucht, spart an dieser Stelle Aufbereitungsaufwand.

Ausgelegt auf externen Druckluftbehälter

Dieses Modell ist bewusst ohne großen eigenen Kessel konstruiert: Der integrierte 3-Liter-Druckausgleichsbehälter dient der Pulsationsdämpfung, das eigentliche Speichervolumen kommt aus einem separaten Druckluftbehälter, der ab Werk anschlussvorbereitet ist. Das hat handfeste Vorteile – der Kessel kann in der benötigten Größe gewählt und dort platziert werden, wo Platz ist, während die Kompressoreinheit kompakt bleibt und bei Bedarf getrennt getauscht oder gewartet werden kann. ELMAG bietet dafür passende EURO-CE-Behälter sowie komplette Pakete inklusive Kessel, Verrohrung und optionalem Kältetrockner an.

Durchdachte Serienausstattung für den Dauerbetrieb

Die Anlaufentlastung mit Elektro-Magnetventil entlastet den Motor bei jedem Start und schont so Motor und Netz – bei häufigen Schaltspielen ein wesentlicher Lebensdauerfaktor. Thermisch gesteuerte Kühlventilatoren laufen bedarfsabhängig und halten das gekapselte Aggregat auf Temperatur. Das Motorschutzrelais sichert gegen Überlast, der Not-Aus-Schalter erfüllt die Anforderungen an gewerblich genutzte Maschinen. Der Betriebsstundenzähler macht Wartungsintervalle planbar, der schallgedämmte Luftansaugfilter reduziert das Ansauggeräusch zusätzlich. Die Kondensatableitung erfolgt über einen extern zugänglichen Kugelhahn – kein Öffnen der Kapselung für die tägliche Routine.

Ehrlich gemessene Leistung

Die effektive Liefermenge von 563 l/min ist nach VDMA 4362 bei 80 % des Höchstdrucks gemessen, also unter realistischen Betriebsbedingungen. Herstellerangaben ohne diese Norm beziehen sich häufig auf günstigere Messpunkte und sind nicht direkt vergleichbar – beim Leistungsvergleich lohnt der Blick auf diese Fußnote.

Herstellerqualität mit langfristiger Absicherung

ELMAG gewährt zwei Jahre Vollgarantie, erweiterbar auf drei Jahre nach Registrierung, und garantiert die Ersatzteilversorgung über 15 Jahre. Bei einer Anlage, die im Zweischichtbetrieb Betriebsstunden sammelt, ist die gesicherte Teileverfügbarkeit ein zentrales Kriterium.

Typische Einsatzgebiete

Produktionsbetriebe mit Arbeitsplätzen in Kompressornähe, Betriebe mit Kundenverkehr und Ausstellungsräumen, Lackierereien und Oberflächentechnik, Lebensmittelverarbeitung und Verpackungstechnik, Labore, Dental- und Medizintechnik, Zahntechnische Labore, Druckereien und grafisches Gewerbe, Schreinereien und Möbelbau, Kfz-Betriebe mit angrenzendem Verkaufsraum, Bürogebäude und gemischt genutzte Immobilien, Betriebe mit kommunalen Lärmschutzauflagen, Erweiterung bestehender Druckluftnetze um eine leise Einheit.

Häufige Fragen

Warum hat das Gerät nur einen 3-Liter-Behälter?
Weil es für den Anschluss an einen externen Druckluftkessel konzipiert ist. Der 3-Liter-Behälter gleicht Druckpulsationen aus; das eigentliche Speichervolumen liefert ein separater Behälter in der Größe, die zum Bedarf passt – typischerweise 270 bis 500 Liter. ELMAG bietet passende Kessel und Komplettpakete an.

Wie leise ist 68 dB(A) im Vergleich?
Etwa Gesprächslautstärke. Ein üblicher Werkstattkompressor liegt bei 75 bis 85 dB(A) – und da die Dezibelskala logarithmisch ist, wird der Unterschied als sehr deutlich wahrgenommen, nicht als kleine Verbesserung.

Wozu die Anlaufentlastung?
Sie nimmt beim Start den Gegendruck vom Aggregat, sodass der Motor lastfrei anlaufen kann. Das senkt den Anlaufstrom, schont Motor und Riemen und ist besonders bei häufigen Schaltspielen relevant.

Braucht es zusätzlich einen Kältetrockner?
Für allgemeine Werkstattluft nicht zwingend. Für Lackieren, Lebensmittel-, Labor- oder Medizinanwendungen sowie für lange Rohrnetze ist ein Trockner sinnvoll – die niedrige Drucklufttemperatur dieses Geräts reduziert den Kondensatanfall bereits deutlich. ELMAG bietet Pakete inklusive Kältetrockner an.

Welcher Stromanschluss wird benötigt?
Ein 400-V-Drehstromanschluss mit ausreichender Absicherung; die Auslegung sollte der Elektrofachbetrieb vornehmen.

Welche Wartung fällt an?
Ölstandskontrolle und Ölwechsel nach Herstellerintervall, Luftfilterwechsel, Prüfung der Keilriemenspannung sowie regelmäßiges Ablassen des Kondensats über den Kugelhahn. Der Betriebsstundenzähler erleichtert die Intervallplanung; ein automatischer Kondensatableiter ist als Zubehör erhältlich.
